在射频系统中，射频同轴电缆组件主要用于传输射频信号，由射频同轴纠合器和射频同轴电缆构成。影响射频同轴电缆组件的要素，其中屏蔽和抗打扰也至关着急。今天咱们来说说射频同轴电缆组件屏蔽和抗打扰想象。

关于高频信号传输而言，同轴电缆不单是是导线，更是一个精密的电磁场传输通说念。其屏蔽与抗打扰想象，平直决定了系统的信噪比和分解性。

一、同轴电缆组件的屏蔽结构

同轴电缆之是以能有用传输高频信号，中枢在于其“同轴”结构。屏蔽结构是抗打扰的中枢。工业级射频电缆多接纳双层以至三层屏蔽结构，由内导体、绝缘介质、多层屏蔽网、外护套构成。双层屏蔽结构不错大幅磨蹭电场与磁场外泄，尤其适配大功率、强电磁打扰的责任环境。

屏蔽层的接地花式平直决定屏蔽效率。不同频率对应不同接地有预备，射频频段大齐接纳多点低阻抗接地，屏蔽层与建筑外壳作念到 360° 环形纠合，阻绝 “引线式” 接地，这类浅显接地花式在高频环境下着实起不到屏蔽作用。

二、抗打扰想象

有了好的屏蔽结构，并不代表万事大吉。在实质布线中，抗打扰想象更多体当今对“露馅点”的管控上。

电缆组件的薄弱模范常常不在电缆自己，而在究诘处。淌若屏蔽层与究诘外壳的搭接电阻过大，打扰电流就会在此处产生压降，进而耦合进信号回路。因此，高质地的组件常常接纳压接或焊合工艺，确保360度全地方电气纠合。此外，究诘外壳的镀层（如镀镍或镀银）也能裁减交游电阻，提高抗打扰才略。

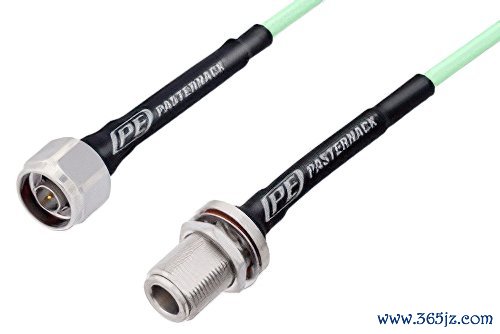

N 型公头转N 型穿墙式母头电缆组件，Z6尊龙凯时世界杯推荐官网使用 PE-P142LL同轴电缆

2026FIFA世界杯中国官网

滚动阻抗是算计电缆抗打扰才略的中枢标的，它姿色了打扰电流在屏蔽层崇高动时，向里面信号线感应出电压的才略。滚动阻抗越低，抗打扰才略越强。在低频段，滚动阻抗主要取决于屏蔽层的直流电阻；而在高频段，则取决于屏蔽层的电感。在射频电源输出端，推选使用低滚动阻抗的柔性电缆组件，以阻拦外部杂散信号调制到射频载波上。

抗打扰的另一个关节是接地。同轴电缆的屏蔽层必须精良接地，能力将感应电流泄放入地。淌若屏蔽层悬空或单端接地失当，电缆自己就会形成一根接纳天线。在复杂的电磁环境中，确保电缆组件两头的接地电位差尽可能小，亦然减少共模打扰的着急时期。

在工程布线中，过度弯折或挤压会碎裂屏蔽层的几何结构，导致特质阻抗突变和屏蔽效劳着落。因此，在机柜布线时，应保留符合的报复半径，并选定外被耐磨、抗拉伸的电缆组件。

总之Z6尊龙凯时2026世界杯推荐官网，射频电源同轴电缆组件的屏蔽与抗打扰想象，从编织密度的聘请到究诘工艺的把控，每一个模范齐关乎系统的最终进展。在构建高可靠性射频系统时，聘请经由严格测试、屏蔽标的优异的电缆组件，是保险信号纯洁度的最经济、最有用的时期。
